1: 名無し 2020/01/24(金) 11:48:46.667 ID:pPYqwLQsx
5年物のiPhone 6sだよ 彼女にボロボロにされてあまりにも可愛そう
バッテリーも最大容量70% フロントパネルは欠けてるよ
no title



2: 名無し 2020/01/24(金) 11:49:42.144 ID:16Y+Aoi20
つづけて



3: 名無し 2020/01/24(金) 11:50:24.955 ID:pPYqwLQsx
no title

交換パーツに準備したのは8風のバックパネル バッテリー あと再生品のフロントパネル



7: 名無し 2020/01/24(金) 11:53:26.382 ID:pPYqwLQsx
no title

精密工具はAmazonの安物 1300円くらいで買えるよ
iPhone 6sの中身を分解するには星形ネジ 六角ネジ あとは普通のプラスドライバーがあれば十分だよ
ゴシェール(Gocheer）115 in 1 精密ドライバーセット 磁気ドライバー 98種ビット 滑り止めハンドル 特殊ドライバー ネジ回し 多機能ツールキット iPhone 家電 Switch デジタル製品 DIY 大工 修理キット 収納ケース 磁石付き
ゴシェール(Gocheer）115 in 1 精密ドライバーセット 磁気ドライバー 98種ビット 滑り止めハンドル 特殊ドライバー ネジ回し 多機能ツールキット iPhone 家電 Switch デジタル製品 DIY 大工 修理キット 収納ケース 磁石付き
posted with amazlet at 20.01.25
Gocheer
売り上げランキング: 50
Amazon.co.jpで詳細を見る



4: 名無し 2020/01/24(金) 11:51:36.005 ID:CatyEZm4a
久々に面白そうなスレ



5: 名無し 2020/01/24(金) 11:52:03.646 ID:p46drgZn0
期待



6: 名無し 2020/01/24(金) 11:53:15.811 ID:h+U1GQ590
基盤一緒なんだ
防水能力も付与できるのかな



9: 名無し 2020/01/24(金) 11:54:37.061 ID:pPYqwLQsx
>>6
基盤は残念ながら違うんだ これは6s用に中国人が作ったカスタムパネルだから 8のバックパネルを6sにそのまま流用することはできないんだ



10: 名無し 2020/01/24(金) 11:55:06.043 ID:KrvsHUKO0
スケルトンの奴にしろ



17: 名無し 2020/01/24(金) 11:58:37.059 ID:pPYqwLQsx
>>10
スケルトンのバックパネルは個体差が酷いんだ 結局のところ公式に流通してるパーツじゃないからね…



11: 名無し 2020/01/24(金) 11:55:08.722 ID:JEMUPf100
見てるよ



12: 名無し 2020/01/24(金) 11:55:50.966 ID:pPYqwLQsx
参考にしてるサイトはお馴染みifixitだよ
俺みたいにバックパネルごと移植するのは大変だけど バッテリー交換くらいなら簡単だからみんなもやってみてね
https://jp.ifixit.com/



14: 名無し 2020/01/24(金) 11:57:37.460 ID:pPYqwLQsx
no title


フロントパネルを開けるよ



15: 名無し 2020/01/24(金) 11:58:03.094 ID:dn6yXTyIM
6ｓはそんな感じで表面が汚く腐食するんだよな



19: 名無し 2020/01/24(金) 12:01:15.818 ID:pPYqwLQsx
no title

バッテリーブラケットを外して バッテリーの配線をロジックボードから外して

ちなみにバッテリーを替えたいとかフロントパネルの交換だけならここまででオッケー
怪しい修理屋に頼むといかにぼったくられるかわかるね
自分で直せばバッテリーなら2000円 フロントパネルなら3000円で済むよ



18: 名無し 2020/01/24(金) 12:00:08.235 ID:jZtj74Gk0
俺の画面バキバキの4Sも直せるのか



21: 名無し 2020/01/24(金) 12:03:00.789 ID:pPYqwLQsx
>>18
正直4sまでは分解が簡単だった
一気に複雑になったのは5以降だと思う パーツが安くいっぱい出回ってるから 時間があるときに直してみると楽しいかも



29: 名無し 2020/01/24(金) 12:15:50.064 ID:jZtj74Gk0
>>21
サンクス一応器用な自信あるから挑戦してみる



20: 名無し 2020/01/24(金) 12:02:16.813 ID:FpfCogGPM
画面と近接センサーとバッテリーの交換やったわ
6splusだけど



24: 名無し 2020/01/24(金) 12:05:56.965 ID:pPYqwLQsx
>>20
ちょっと割高でホームボタン以外のセンサー インカメラ イヤースピーカー全部ついてるやつを選ぶと作業は楽になるよ ただ品質がどうなのかは…



22: 名無し 2020/01/24(金) 12:04:07.235 ID:7HNuONEJr
通信業界にいるけど内部構造は全然分からないからこういうの助かるわ



23: 名無し 2020/01/24(金) 12:05:18.603 ID:FpfCogGPM
iPhoneのバッテリーの取り付け辛さはどうにかして欲しい
なんだあのテープ
後継機では変わったのか



26: 名無し 2020/01/24(金) 12:09:23.898 ID:pPYqwLQsx
>>23
あのテープは正直勘弁して欲しいね… 俺は面倒だから両面テープで代用しちゃってる 次外す時は苦労しそうだけどね



25: 名無し 2020/01/24(金) 12:08:38.440 ID:pPYqwLQsx
no title

iSightカメラを取って Wi-Fiアンテナを取って… ここら辺は細い作業が多くて退屈だよ

ロジックボードが外れるとこまで行くと ちょっと嬉しくなるよ



28: 名無し 2020/01/24(金) 12:15:14.305 ID:pPYqwLQsx
no title

あとはTAPTIC Engineを外して 上部配線を外して… ボタン類を引きぬけばこんな感じ

細かいネジが多いけど 構成されてるパーツ自体は実はそんなに多くないね



31: 名無し 2020/01/24(金) 12:19:27.156 ID:pPYqwLQsx
no title

今回買った8風パネルにはスピーカーとかの下部配線は中国人がやってくれたみたいだよ

でもなぜかアンテナ(6sの方のピヨーンってケーブルみたいなの)がついてなかったから結局これは丸っと移植したよ



36: 名無し 2020/01/24(金) 12:24:35.904 ID:pPYqwLQsx
あとは遡っていくだけだよ
この時バッテリーはiFactoryの安物に交換したよ
no title

no title


ブラケットとかは留めないでバッテリーと割れてる液晶を付けて動作確認 無事どこも壊さないで仮組みは完了



32: 名無し 2020/01/24(金) 12:19:32.542 ID:FpfCogGPM
ああフロントパネルで近接センサーの取外しで配線千切って結局部品追加で買った俺には無理そうだわ
絶対どこかの回路裂いちゃう
平べったい金属ってほぼさけるチーズ並に裂けやすい気がする



33: 名無し 2020/01/24(金) 12:20:55.042 ID:pPYqwLQsx
>>32
そういう人はピックとかスパッジャーを回路と本体の隙間の接着部位に滑り込ませると良いよ
縦に引っ張ると千切れるからね



35: 名無し 2020/01/24(金) 12:23:51.191 ID:FpfCogGPM
>>33
スパッジャーって何だと思ってググッたけどあのヘラか
付属していたのに使い道分からずフロントパネル取り外す時に隙間に噛ませる用途以外では使わなかったわ
なるほどな



38: 名無し 2020/01/24(金) 12:29:57.904 ID:pPYqwLQsx
>>35
そうそう 接着部分を無理に引っぺがそうとすると回路が痛むからね… ヘラとかを差し込みながらゆっくり剥がしていかないと

ちなみに今回接着剤は一切使ってないけど何事もなく動作してるよ
正直なんでアップルが基板を本体にベタベタ貼っておきたいのかはよくわからないよ



34: 名無し 2020/01/24(金) 12:21:04.500 ID:KrvsHUKO0
ネジ余るけど問題なく動くよね



37: 名無し 2020/01/24(金) 12:27:29.464 ID:pPYqwLQsx
>>34
本当はネジ余っちゃダメだけどね！
でもコネクタさえ全部しっかり繋がってれば 中でカタカタしても一先ず動いてしまうのは事実だね…

ただなんかの拍子でコネクタのどっかが外れたら確実に障害は起こるだろうけど



39: 名無し 2020/01/24(金) 12:30:12.030 ID:pooR0Z1Ap
画像うpらなきゃ所要時間どのくらいのもん？



40: 名無し 2020/01/24(金) 12:33:50.965 ID:pPYqwLQsx
>>39
なんだかんだ一番難しいのは 実はフロントパネル開けるとこなんだ

星形ネジを外して
吸盤でフロントパネルを引っ張って
隙間にスパッジャーを入れて
捻って隙間を大きくして
左右の隙間からスパッジャーの先端で圧着材を切って
テコの原理でフロントパネルを持ち上げないといけない

これがすんなり行けばあとはネジ外して パーツ外していくだけだから 分解するだけなら1時間あれば終わるよ



41: 名無し 2020/01/24(金) 12:38:10.914 ID:pPYqwLQsx
no title

あとはボロボロフロントパネルを再生品のアンジュ(安9)とかいう聞いたこともないブランドのパネルに交換したよ

怪しい中国語のパッケージだったけどちゃんと再生品だったみたいで発色もタッチ感度も良好

仮止めだった部分は全てブラケットを装着してガワに関しては全て新品になったよ



42: 名無し 2020/01/24(金) 12:38:11.429 ID:FpfCogGPM
8っぽさ溢れてるけどやっぱメインカメラかわいいな



43: 名無し 2020/01/24(金) 12:40:58.553 ID:pPYqwLQsx
no title

no title

裏面はガラスに大きな単眼カメラで8風
だけどイヤホンジャックが付いてるよ



47: 名無し 2020/01/24(金) 12:47:11.812 ID:pPYqwLQsx
とりあえず今回は

バキバキのフロントパネル→再生品フロントパネル 2500円

ボロボロのバックパネル→8風バックパネル 2700円

純正劣化バッテリー→iFactory製バッテリー 1600円

その他
工具セット1300円
ラジオペンチ100円(seriaのヤツ)
マッキー 両面テープ

修繕にかかった金額はパーツ代の6800円
トータルでも8000円行かないくらいだったかな

そう考えるとジャンクでガワがキレイな端末を買ってニコイチにした方が良かったかも…



44: 名無し 2020/01/24(金) 12:42:04.783 ID:qrnguW/qr
その携帯中古ショップに持って行って査定してもらってよ



49: 名無し 2020/01/24(金) 12:49:12.961 ID:pPYqwLQsx
>>44
多分だけど元の状態より安くなっちゃうね
勝手に素人が中身弄ってるiPhoneなんて誰も欲しがらないでしょ
だったら5年落ちでも元のiPhone 6sの方がまだ高く売れたかもね…



48: 名無し 2020/01/24(金) 12:48:36.341 ID:EYlrRdhZ0
手間と部品代考えると
ケースとフィルム貼った方がいいなこれ



50: 名無し 2020/01/24(金) 12:54:41.087 ID:pPYqwLQsx
>>48
そうそう みんな結構雑に扱ってるけど スマホは買ったら高い物なんだよ！大切にしてあげないとね

でもまあこうやって自分で直せないことはないんだよってことをiPhonerのみんなに知って欲しかった

ifixitってさっき上げたサイトには歴代iPhoneの分解・修理マニュアルが全部載ってるよ



46: 名無し 2020/01/24(金) 12:43:21.361 ID:oG0/wMY/d
俺はiPhone修理店で働いてたわ



64: 名無し 2020/01/24(金) 13:16:19.540 ID:pPYqwLQsx
>>46
iPhone修理店はボロい商売しすぎだぞ！
iPhone7/8のカメラガラスなんで1枚100円もしないし 両面テープでついてるだけなのに！4、5000円取るなんて！



51: 名無し 2020/01/24(金) 12:55:08.299 ID:FpfCogGPM
圧着剤が外れると耐水性が下がる
交換するフロントパネルに気休めのテープみたいなものもついていることはあるけどほぼ無意味
隙間埋められるいい素材無いかな
外す時に困らない程度のもので



55: 名無し 2020/01/24(金) 13:01:08.206 ID:pPYqwLQsx
>>51

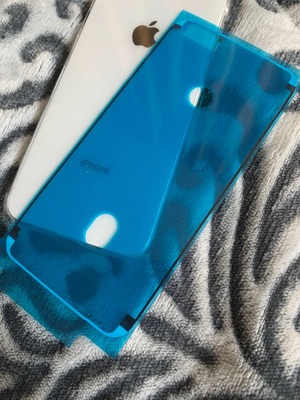

気休めのテープってこれ？
no title

圧着材はパッキンみたいなもんだからこれは軽んじちゃダメだよ！貼り方が多分間違ってるんじゃないかな？以下参照

https://jp.ifixit.com/Guide/iPhone%E3%83%87%E3%82%A3%E3%82%B9%E3%83%97%E3%83%AC%E3%82%A4%E7%94%A8%E6%8E%A5%E7%9D%80%E5%89%A4%E3%81%AE%E4%BA%A4%E6%8F%9B/93983

剥がすときベリベリになっちゃうから使い捨てだけど1枚100円くらいだよ



58: 名無し 2020/01/24(金) 13:06:52.415 ID:FpfCogGPM
>>55
これこれ
二枚ぐらい買ってつけ直してみようかな
乙



52: 名無し 2020/01/24(金) 12:57:03.039 ID:Y1Sm88Id0
あんちゃんみたいなのが近くにいたらやってもらうのに



56: 名無し 2020/01/24(金) 13:04:03.657 ID:pPYqwLQsx
>>52
自分でやるから楽しいし愛着が湧くんだよ！



53: 名無し 2020/01/24(金) 12:58:52.038 ID:S6F6Bdnb0
耐えれなくて一昨日11買った('A`)



56: 名無し 2020/01/24(金) 13:04:03.657 ID:pPYqwLQsx
>>53
俺もメインはXRなのだ これは俺がゴロゴロするとき使ってたピカピカのSEと不平等交換された悲しいiPhone 6s…

でも11 買ったなら古い端末は遊べるね！



54: 名無し 2020/01/24(金) 13:00:23.833 ID:PnhvVT7V0
ちょうどスマホ買い替えて使ってない5sあるから暇なときにでもいじってみようかな
スケルトンにしたい



59: 名無し 2020/01/24(金) 13:08:23.663 ID:pPYqwLQsx
>>54
スケルトンはロマンがあるね ヤフオクとかでもパーツ出回ってるから見てみると良いよ

そうそう みんな慣れない状態で今使ってるスマホを分解するのはやめようね 最悪割とマジで壊れるからね



57: 名無し 2020/01/24(金) 13:06:40.223 ID:zU0XSiiVa
人がやってるの見てるだけで楽しい



61: 名無し 2020/01/24(金) 13:11:01.517 ID:pPYqwLQsx
ちなみにサクサク進んでるように見えるけど
バキバキのフロントパネルのコネクタを断線させたり 8風パネルのカメラカバーガラスを割ったりなかなかめちゃくちゃだったよ！

おかげでカバーガラスは別途購入する羽目になったよ
no title



66: 名無し 2020/01/24(金) 13:17:07.943 ID:lyS5qSaS0
8良いな



69: 名無し 2020/01/24(金) 13:22:24.825 ID:pPYqwLQsx
>>66
見た目は8 中身は6sだからスペックはだいぶ時代遅れだね…
でもまだOSアップデート来てるし iOS14はこないかもだけど…



60: 名無し 2020/01/24(金) 13:09:53.259 ID:Y3JRIVpJ0
iPhone6s ホームボタンが壊れて不便😰



63: 名無し 2020/01/24(金) 13:14:19.028 ID:pPYqwLQsx
>>60
フロントパネル開けて 古いホームボタン毟り取って 新しいホームボタンをつけるだけだからとっても簡単だよ！

パーツも1000円くらいで出回ってるよ

https://www.amazon.co.jp/dp/B07BF9X54Y

ただ残念ながらロジボとホームボタンが関連づけされてるから ホームボタンの機能は復活しても Touch IDが使えなくなっちゃうんだ



65: 名無し 2020/01/24(金) 13:16:37.993 ID:Y3JRIVpJ0
>>63
交換を考えてもいいかもな

Touch IDも死んでる　理由はわからんが



67: 名無し 2020/01/24(金) 13:20:21.759 ID:pPYqwLQsx
>>65
まーでも Touch IDだとコネクタが外れてるとか そもそも陥没してるとかだとガスケットが破けてるか そもそもがぶっ壊れてるか

開けてみないとわからない！ほら開けたくなる



71: 名無し 2020/01/24(金) 13:24:22.381 ID:Y3JRIVpJ0
>>67
カチカチ押しても全く反応しないし　再起動するとTouch IDがアクチベーション出来ないってなるし　

iPhone4から使ってるけどホームボタンに異常起きたのなんて初めてだ　4もTouch4世代もピンピンしてるし



76: 名無し 2020/01/24(金) 13:29:16.655 ID:pPYqwLQsx
>>71
とするとコネクタが外れたか噛み合わせ悪いか もしくは回路が逝ってるかかね… カチカチするなら

一回コネクタ外して再接続してもダメだとしたら さっきあげたサードパーティ製のホームボタンに変えた方が良いかも



78: 名無し 2020/01/24(金) 13:30:03.745 ID:Y3JRIVpJ0
>>76
ふむふむ



81: 名無し 2020/01/24(金) 13:33:37.015 ID:pPYqwLQsx
>>78
Assistive Touchでとりあえず代用しておけば問題なっしん



83: 名無し 2020/01/24(金) 13:36:13.357 ID:Y3JRIVpJ0
>>81
そうね



68: 名無し 2020/01/24(金) 13:21:41.863 ID:KMyTWxWI0
昔6sバッテリー交換結局店に頼んだけど自分で結構やれそうなんだなぁ



73: 名無し 2020/01/24(金) 13:25:32.132 ID:pPYqwLQsx
>>68
バッテリーの交換だけなら本当手順としては フロントパネル開けて バッテリーのコネクタ外して 両面テープ捻り取って あとは遡って終了だからね

ただ専門店に頼めば色々安心ではある ネットで買えるパーツって品質がまばらだし 手に入る工具とか設備もプロには勝てないからね



75: 名無し 2020/01/24(金) 13:27:47.509 ID:Ld7OeS/RM
カスタムパネルってaliで買うの？



77: 名無し 2020/01/24(金) 13:29:52.183 ID:pPYqwLQsx
>>75
俺はヤフオクで買っちゃったよ！
でも多分海外サイトの方が安いし バリエーションも多いよね



84: 名無し 2020/01/24(金) 13:44:56.100 ID:pPYqwLQsx
ちなみにフロントパネルはネットにいっぱい出回ってるけど 今まで通り使いたければ 再生品をオススメするよ！

コピー品は安く手に入るんだけど品質の当たり外れが酷いんだ

再生品は液晶をそのままにガラスだけ張り替えた物だから タッチ感度と発色はそのままだよ

残念ながらアップル純正のフロントパネルはiPhoneから引っぺがす他手に入らないんだ… 交換するときは参考にしてね



45: 名無し 2020/01/24(金) 12:42:40.369 ID:W7Y9/+6I0
いいね
こういうスレ好き
