1: 名無し 2016/11/02(水)18:11:52 ID:Oyx
中が見たい
今からバラす


2: 名無し 2016/11/02(水)18:12:39 ID:Oyx

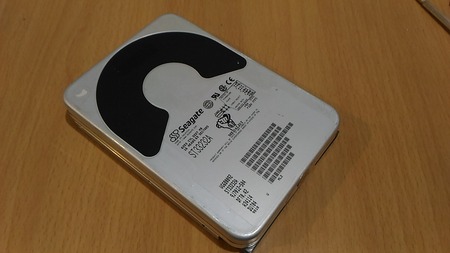

ターゲットはこいつにする
no title


3: 名無し 2016/11/02(水)18:12:47 ID:agA
マイナスドライバーでパカーやぞ



5: 名無し 2016/11/02(水)18:13:27 ID:oKK
海門か…



6: 名無し 2016/11/02(水)18:13:47 ID:Oyx
no title

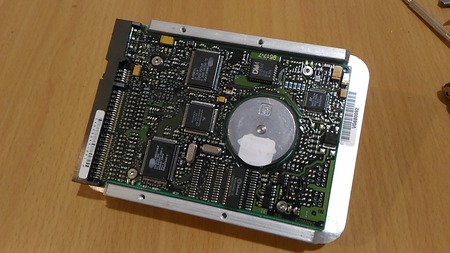

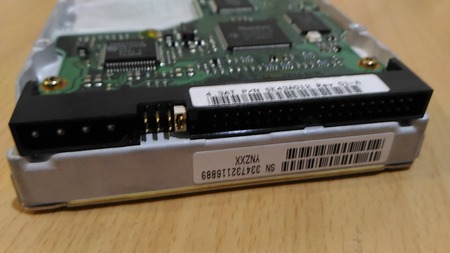

8: 名無し 2016/11/02(水)18:14:49 ID:Oyx

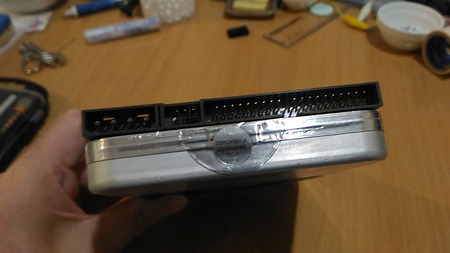

いにしえのE-IDE
www
no title


10: 名無し 2016/11/02(水)18:16:41 ID:Oyx
no title


13: 名無し 2016/11/02(水)18:19:22 ID:pR3

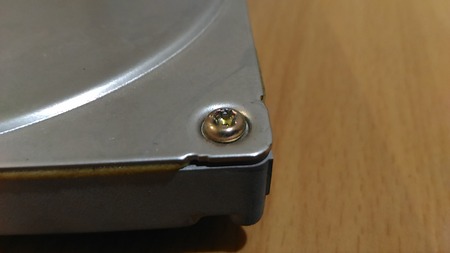

星型のネジだよな
あのネジの形の名前はなんというのだろ



16: 名無し 2016/11/02(水)18:20:33 ID:Oyx
>>13
ドライバーセットにはトルクスネジって書いてある



17: 名無し 2016/11/02(水)18:21:22 ID:pR3
ほぉ　トルクスネジか　ひとつ賢くなったで

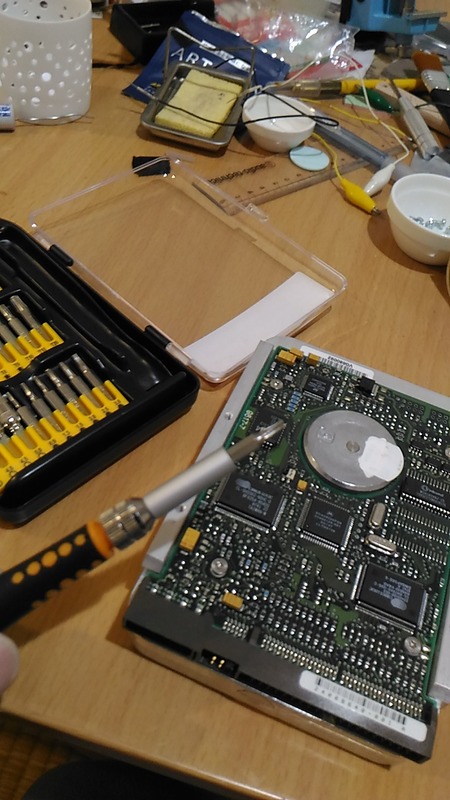

14: 名無し 2016/11/02(水)18:19:35 ID:Oyx

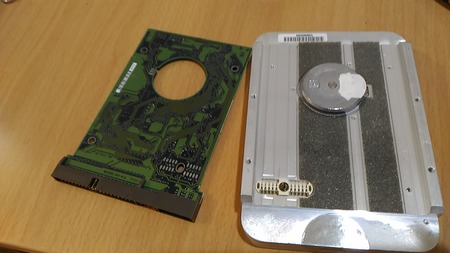

基盤はあっさり外れた
no title

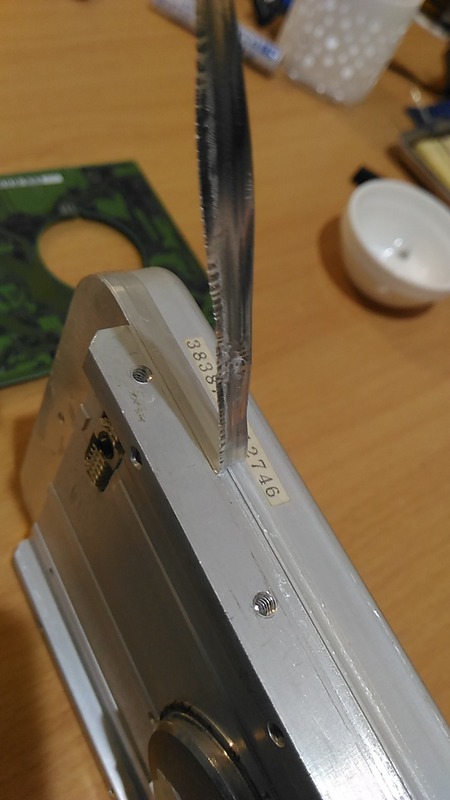

18: 名無し 2016/11/02(水)18:22:18 ID:Oyx
シール剥がすのに苦戦中
この舌にネジがありそうなんだけど



22: 名無し 2016/11/02(水)18:23:57 ID:pR3
>>18
そんなの剥がさずにシールの上からグサとドライバー入れればいいじゃん



21: 名無し 2016/11/02(水)18:23:46 ID:Oyx
no title


23: 名無し 2016/11/02(水)18:24:41 ID:pR3
ありゃ勘違い
そんなところのシールでしたか

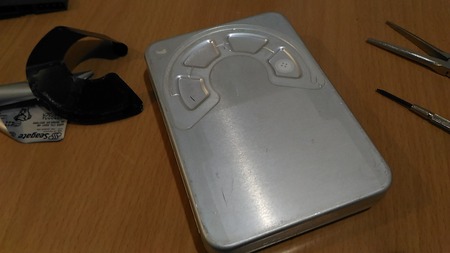

26: 名無し 2016/11/02(水)18:27:55 ID:Oyx
ねじ穴がない
この黒の下？
no title

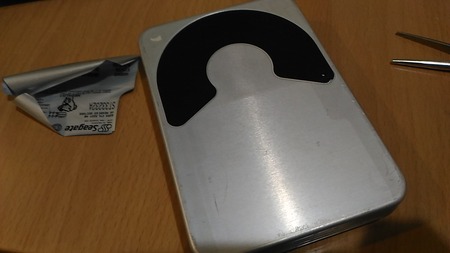

28: 名無し 2016/11/02(水)18:30:55 ID:Oyx
え？？
ネジどこにあんの？ww
no title

裏にもないんだけど

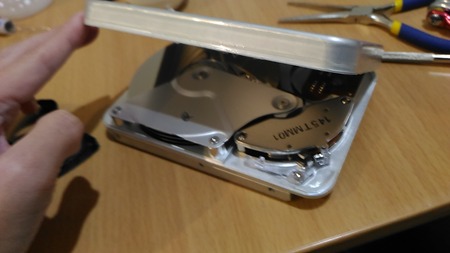

30: 名無し 2016/11/02(水)18:33:11 ID:Oyx
うわ、ネジなしかよw
パカーと開いた
no title

テープで留めてるだけやん！
こりゃシーゲート短命なわけだわ・・・

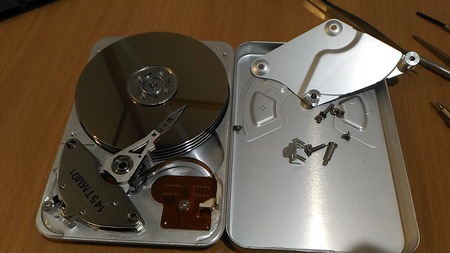

32: 名無し 2016/11/02(水)18:35:44 ID:Oyx
御開帳～
no title

円盤が凄いツヤツヤ



34: 名無し 2016/11/02(水)18:38:09 ID:Oyx
役目がよくわからないパーツ
no title

フカフカしてる
no title


37: 名無し 2016/11/02(水)18:38:58 ID:O7M
自分が見たHDDの中身に比べるとやけにシンプルですね・・・

最近のは容量増やすために色々してるのでしょうか



38: 名無し 2016/11/02(水)18:40:49 ID:Oyx
>>37
これめっちゃ古い奴だよ
98年製？の3.2GB



40: 名無し 2016/11/02(水)18:42:21 ID:agA
>>38
98年だと3GBでも万単位してた時代か･･･



41: 名無し 2016/11/02(水)18:43:06 ID:O7M
>>38
自分が見たのは
120GBはあったと思うので
初期のHDDとは構造が違うのでしょうねｗｗｗ



39: 名無し 2016/11/02(水)18:41:28 ID:Oyx

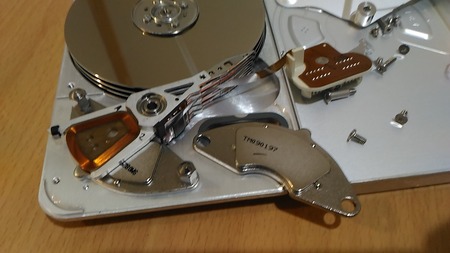

どんどんいっちゃうぞ
no title


42: 名無し 2016/11/02(水)18:44:18 ID:Oyx
ネオジムの磁力すごくてなかなか取れなかった！
no title

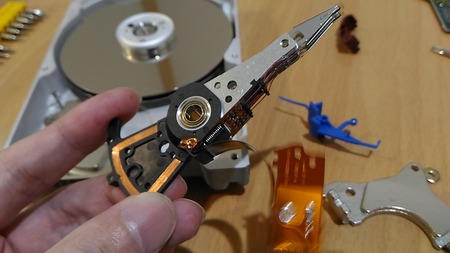

43: 名無し 2016/11/02(水)18:46:06 ID:Oyx

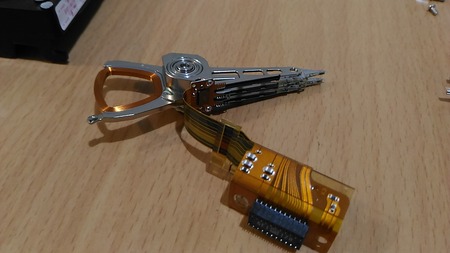

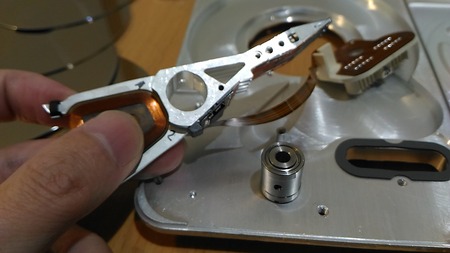

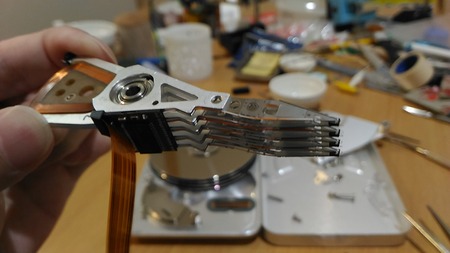

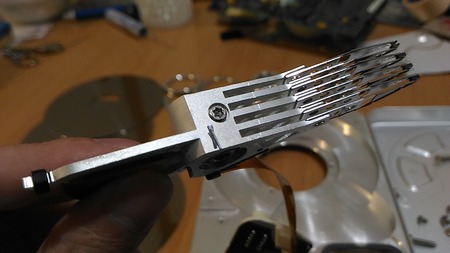

ヘッド取れた
no title

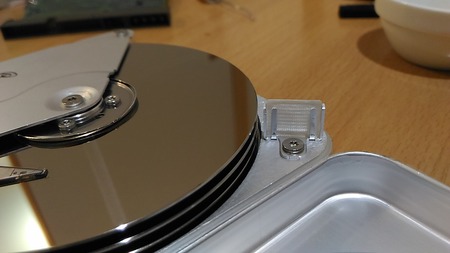

45: 名無し 2016/11/02(水)18:47:47 ID:Oyx

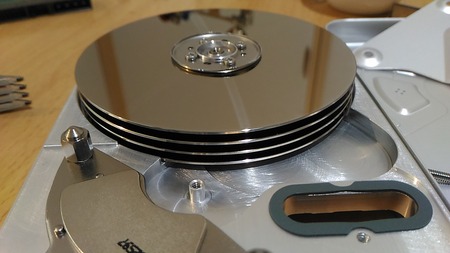

残る円盤
no title

4枚プラッタか
グレードいいやつだったんだな



48: 名無し 2016/11/02(水)18:49:24 ID:Oyx
no title

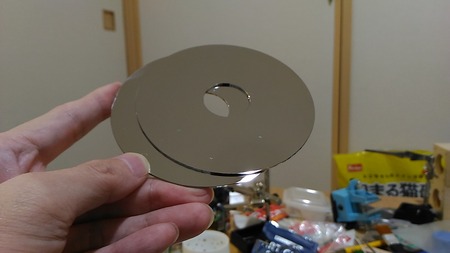

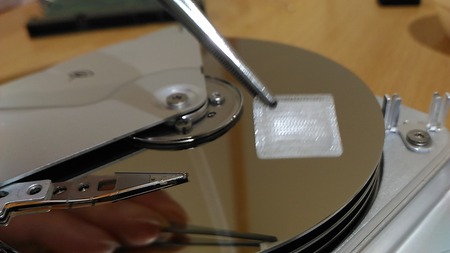

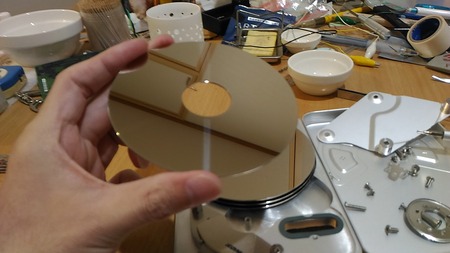

51: 名無し 2016/11/02(水)18:51:13 ID:Oyx

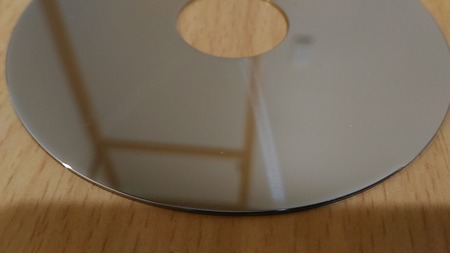

とったどーw
まさに鏡
no title

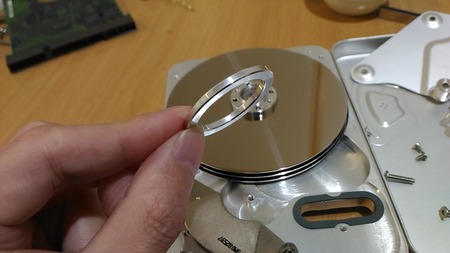

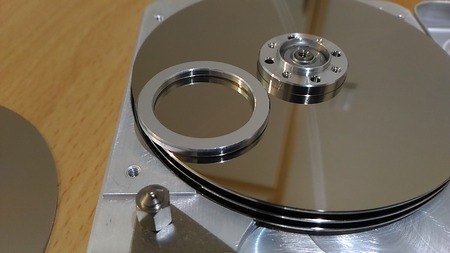

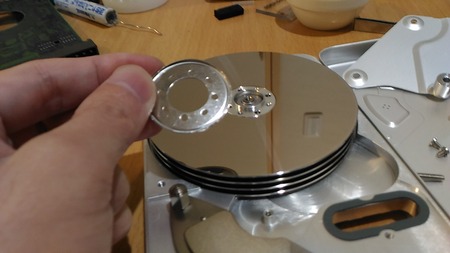

53: 名無し 2016/11/02(水)18:53:52 ID:Oyx
なんかこういう厚みのある輪っか噛まして乗っけてるだけみたい
no title

no title


56: 名無し 2016/11/02(水)18:54:52 ID:yGM
>>53
チンｋにはめて病院送りになるイッチが見えた



60: 名無し 2016/11/02(水)18:55:55 ID:Oyx
>>56
ちょっと輪っかが小さすぎてな・・・

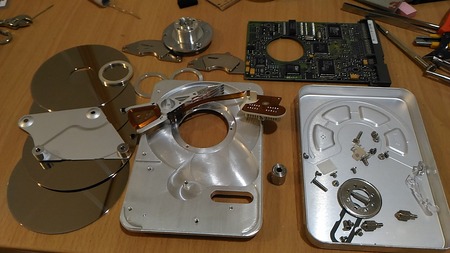

61: 名無し 2016/11/02(水)18:57:45 ID:Oyx

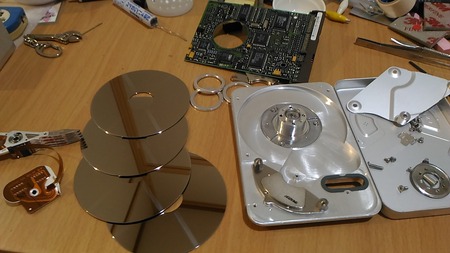

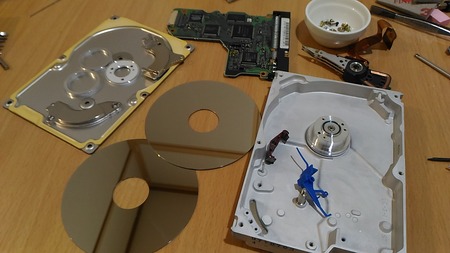

ここまでの成果
no title

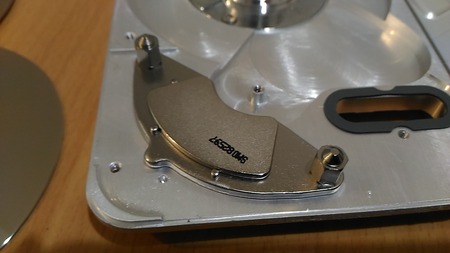

64: 名無し 2016/11/02(水)18:58:52 ID:Oyx

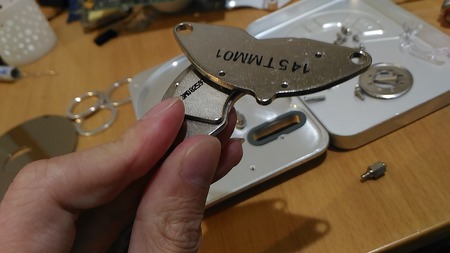

下の磁石
no title


62: 名無し 2016/11/02(水)18:58:06 ID:rjm
ネオジムでちんｋ挟もうぜ

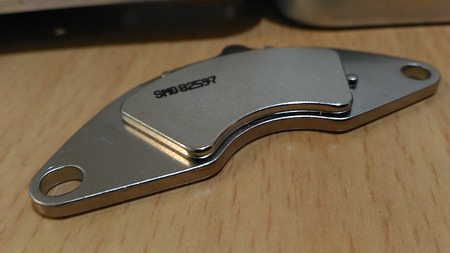

68: 名無し 2016/11/02(水)19:02:24 ID:Oyx
あ゛～～
くっ付いて取れなくなったぞww
no title

固すぎ



74: 名無し 2016/11/02(水)19:08:55 ID:l9M
ネオジム磁石アクセサリーにできそうな形してんな

くれ



69: 名無し 2016/11/02(水)19:04:01 ID:Oyx
磁石はあとでやる

変わった形のねじだよ
no title


70: 名無し 2016/11/02(水)19:04:58 ID:Oyx
次はここ行く
no title

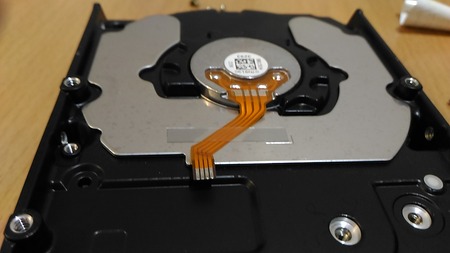

72: 名無し 2016/11/02(水)19:07:49 ID:Oyx

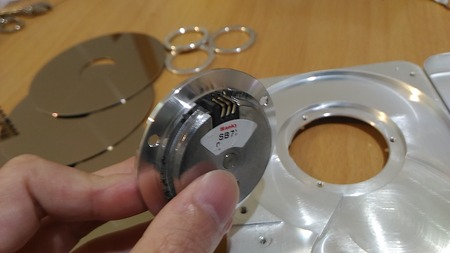

モーターはこんな形してた
no title

no title


76: 名無し 2016/11/02(水)19:09:12 ID:Oyx

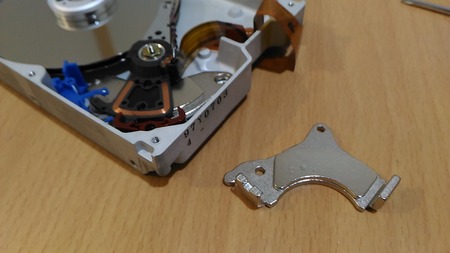

ばらせるのはここまでかなあ



78: 名無し 2016/11/02(水)19:11:26 ID:Oyx
ネジ発見
no title


79: 名無し 2016/11/02(水)19:12:59 ID:Oyx
ベアリング取れた
no title


80: 名無し 2016/11/02(水)19:15:19 ID:Oyx
モーターの中が見たいけど無理っぽい・・・



82: 名無し 2016/11/02(水)19:18:21 ID:Oyx
磁石のここも剥がせそうだけど、ドライバーの入る隙間もなく
no title


83: 名無し 2016/11/02(水)19:21:20 ID:Oyx
はい、解体終了～
no title

結構部品点数少ないんだね
ありがとうございました



84: 名無し 2016/11/02(水)19:23:18 ID:xtC
おお、スゲエ
HDDは真空だから開けるの大変だと聞いたけど…



87: 名無し 2016/11/02(水)19:25:46 ID:Oyx
>>84
普通にパカッと開きました！



88: 名無し 2016/11/02(水)19:26:15 ID:xtC
>>87
そうなんだ…



89: 名無し 2016/11/02(水)19:26:37 ID:yGM
>>84
真空じゃないよ
真空だと円盤傷だらけになるよ

ＨＤＤ見ると塞ぐなって書いてある穴があるくらい空気大事
そこにエアフィルターも付いてる



92: 名無し 2016/11/02(水)19:28:16 ID:xtC
そうなんだ、嘘教えられたのかな…
開けるな危険 みたいな感じだった



85: 名無し 2016/11/02(水)19:23:30 ID:Oyx
次行きます

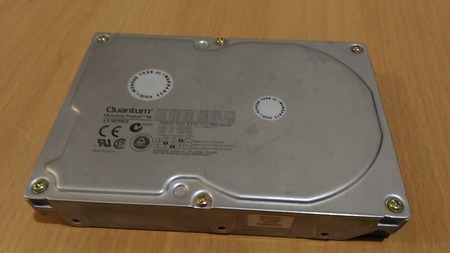

Quantumの4.3GB

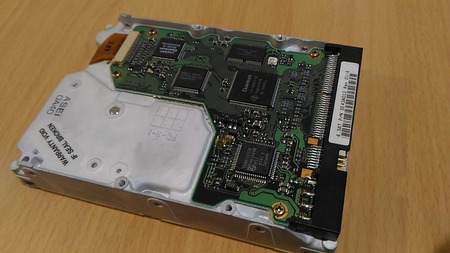

no title


86: 名無し 2016/11/02(水)19:25:09 ID:Oyx
裏
no title

これもいにしえのE-IDE
no title


90: 名無し 2016/11/02(水)19:27:25 ID:Oyx

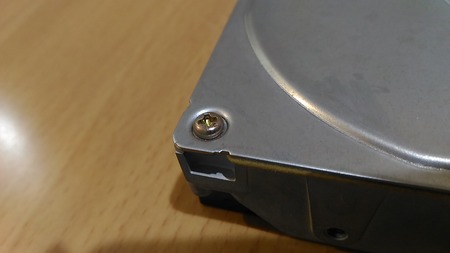

こっちは普通のプラスねじ
no title

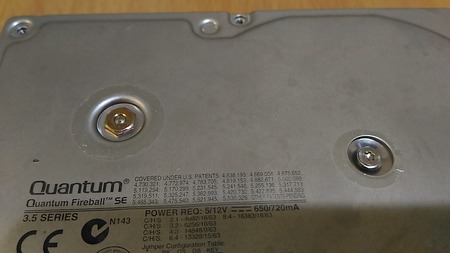

93: 名無し 2016/11/02(水)19:28:33 ID:Oyx

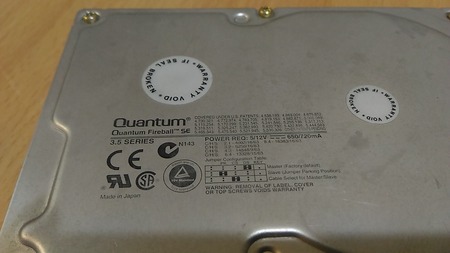

読めない
no title


94: 名無し 2016/11/02(水)19:30:41 ID:agA
>>93
パテントナンバーがずらずらと、ラベルやシールはがしたら保証切れるぞって書いてある



96: 名無し 2016/11/02(水)19:35:08 ID:Oyx
>>94
注意書きだったのか
確かにWARNINGだけは読めたw



98: 名無し 2016/11/02(水)19:35:55 ID:agA
>>96
地味に日本製だけど牛みたいにケーシングだけ日本なんだろうな

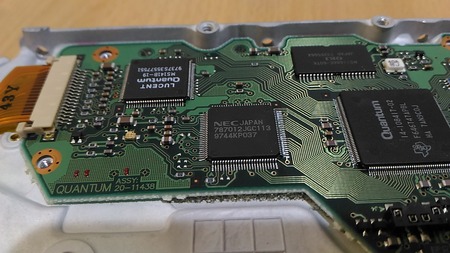

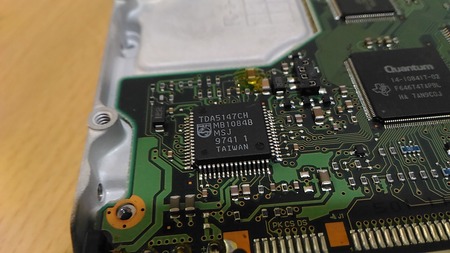

95: 名無し 2016/11/02(水)19:34:12 ID:Oyx

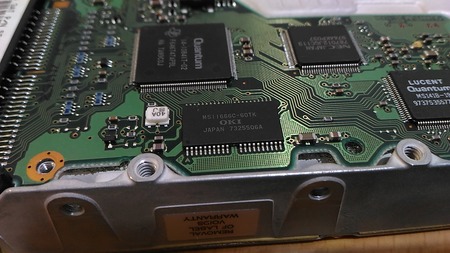

色んなメーカーのチップが使われてます

Phillips
no title

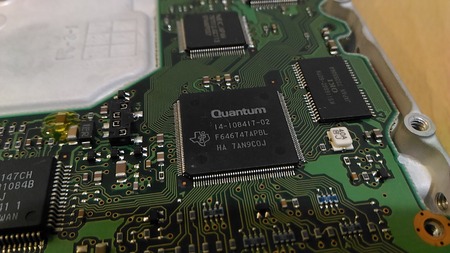

Quantum
no title

沖電気
no title

NEC
no title


97: 名無し 2016/11/02(水)19:35:08 ID:9sG
どれにどの役割があるのかもうわかんねえ



99: 名無し 2016/11/02(水)19:36:33 ID:Oyx

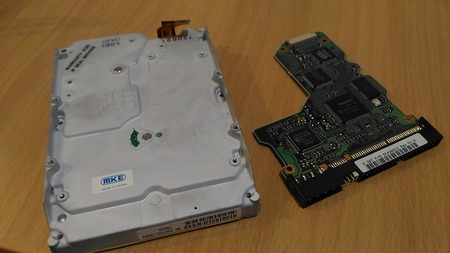

基板外した
no title


101: 名無し 2016/11/02(水)19:39:12 ID:Oyx
やべえ、ネジ山なめちゃった
no title

やっぱりトルクスのがいいね



103: 名無し 2016/11/02(水)19:43:00 ID:Oyx
Quantumは部品に統一感がないな
no title

いろんなネジを使ってる

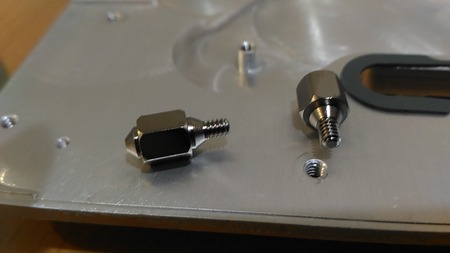

104: 名無し 2016/11/02(水)19:45:00 ID:Oyx
>>103の左のネジ、というかナットが面倒くさい
工具持ってくる



105: 名無し 2016/11/02(水)19:45:50 ID:agA
素人にはバラさせねぇぞという強い意志を感じる

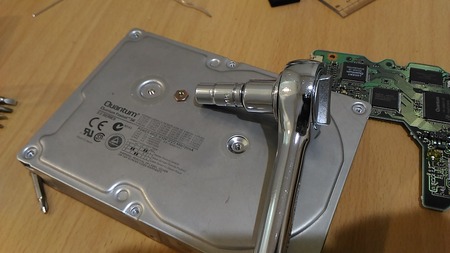

106: 名無し 2016/11/02(水)19:48:22 ID:Oyx
よし！外れた！
no title

プラスねじもなんとか外した



107: 名無し 2016/11/02(水)19:50:07 ID:Oyx

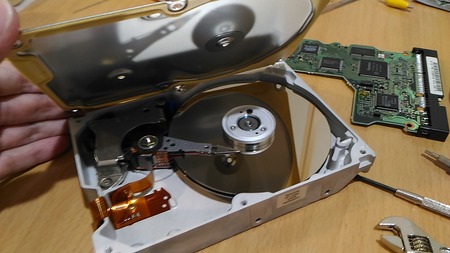

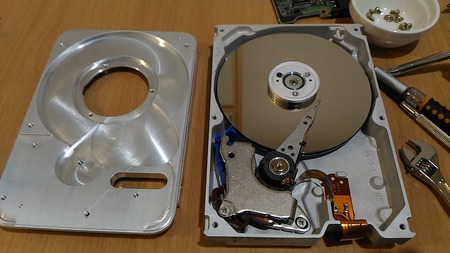

Quantumさん御開帳～
no title


108: 名無し 2016/11/02(水)19:52:51 ID:Oyx
seagateとは造りが違うな
no title

左がseagate



109: 名無し 2016/11/02(水)19:56:02 ID:Oyx
上の磁石
no title


110: 名無し 2016/11/02(水)20:00:08 ID:Oyx

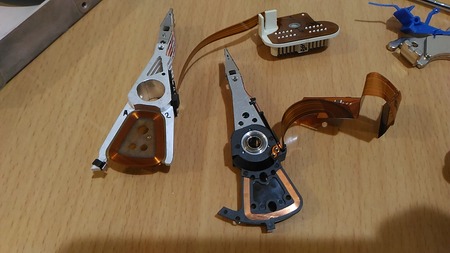

ヘッドはseagateと大体同じ構造
no title

no title

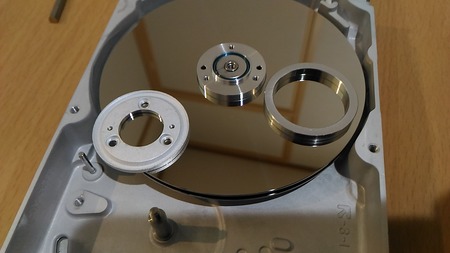

112: 名無し 2016/11/02(水)20:04:17 ID:Oyx
円盤のところの造りは同じ
no title


113: 名無し 2016/11/02(水)20:06:51 ID:aU6
ケース開けただけの状態で稼働させてるところ見てみたいな



119: 名無し 2016/11/02(水)20:18:49 ID:Oyx
>>113
ごめん読み飛ばしてました
もうバラしちゃったよ・・・



115: 名無し 2016/11/02(水)20:07:32 ID:Oyx
Quantumはここまでしかバラせなかった！
no title

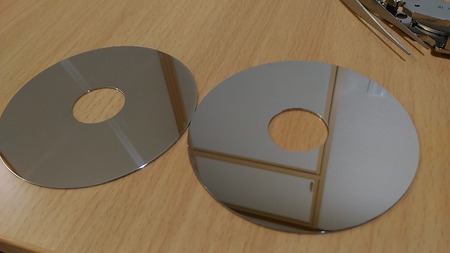

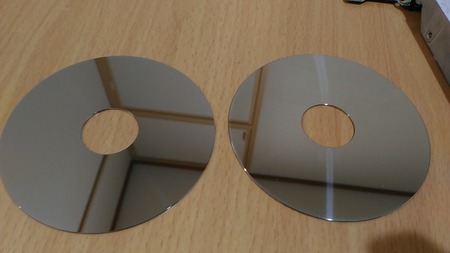

116: 名無し 2016/11/02(水)20:12:50 ID:Oyx
円盤の大きさは両社とも全く同じだった

左がQuantum、右がseagate
no title

でもね、よーく見ると、seagateの方は擦り傷がいっぱい付いてる
no title

こういうところなんだな、寿命の違いは



118: 名無し 2016/11/02(水)20:17:01 ID:Oyx
ちなQuantumにはseagateが持ってない機構があった
no title

整流板？



121: 名無し 2016/11/02(水)20:21:37 ID:Oyx
よし、ご要望に応えるべく、次行くぜ！

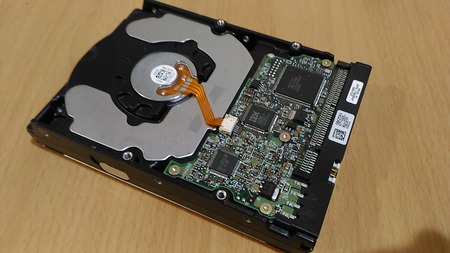

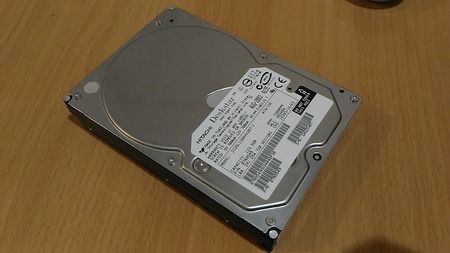

お待ちかね、HGST 120GB！
no title


122: 名無し 2016/11/02(水)20:23:02 ID:aU6
おおー



123: 名無し 2016/11/02(水)20:25:50 ID:Oyx

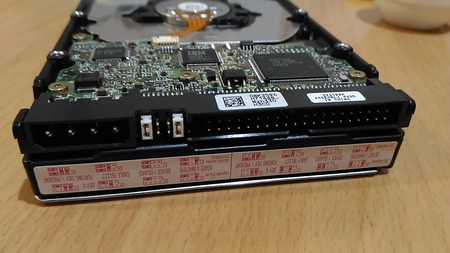

裏
no title

HGSTは格好いいねぇ・・・

だが、いにしえのパラレルATA ww
no title

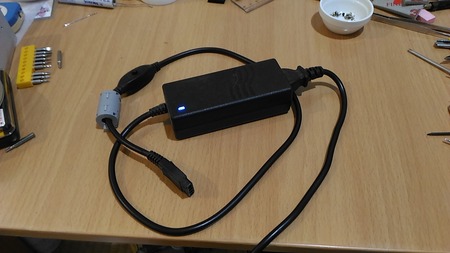

124: 名無し 2016/11/02(水)20:28:42 ID:Oyx
電源用意、よし！！
no title


125: 名無し 2016/11/02(水)20:30:44 ID:aU6
見たことない形のコネクタだな



127: 名無し 2016/11/02(水)20:32:29 ID:Oyx
>>125
12Vのプェリフェラルコネクタ？というのかな
>>123の2枚目の左のコネクタです



126: 名無し 2016/11/02(水)20:31:04 ID:Oyx
基板取らずに蓋いくぞ

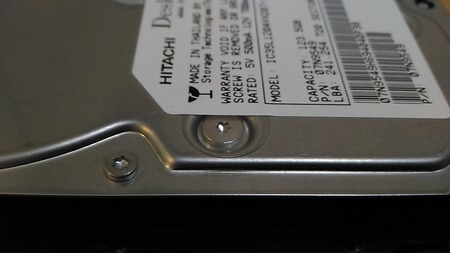

HGSTはトルクスねじ
no title


128: 名無し 2016/11/02(水)20:34:57 ID:Oyx
ネジ多いからちょっとまってて

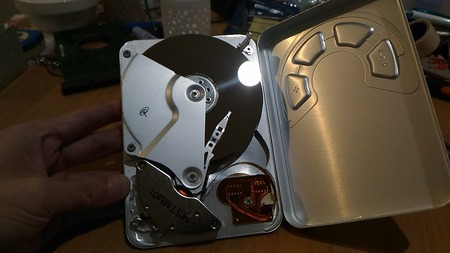

129: 名無し 2016/11/02(水)20:37:50 ID:Oyx

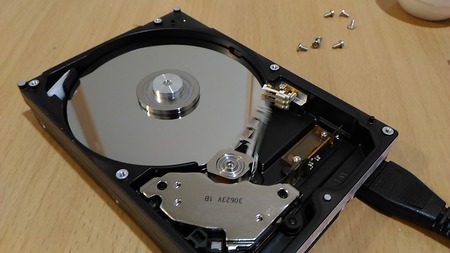

はいきました！

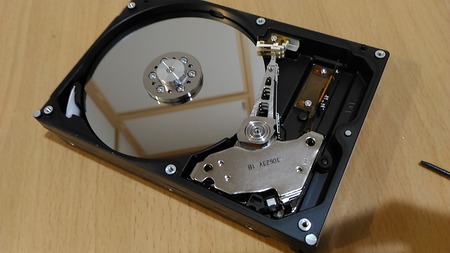

HGSTの中身～
no title

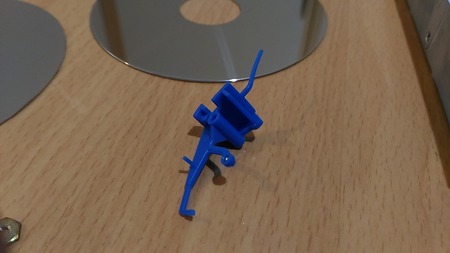

130: 名無し 2016/11/02(水)20:39:26 ID:Oyx

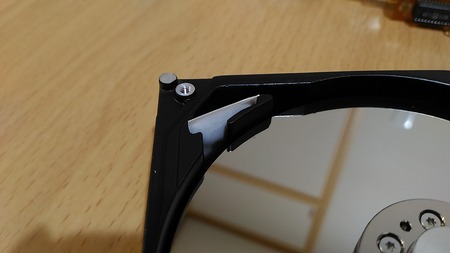

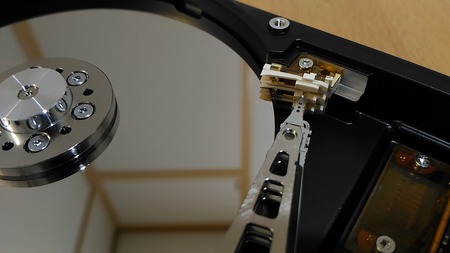

注目すべきは、先の2社には無かったヘッドの待避機構
no title


131: 名無し 2016/11/02(水)20:41:08 ID:Oyx

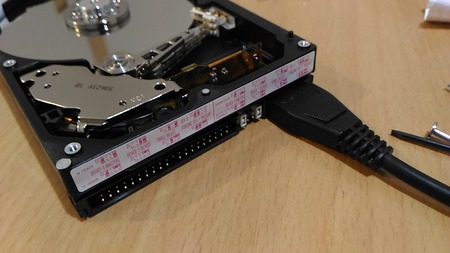

電源を差しましたよ？
no title


134: 名無し 2016/11/02(水)20:43:04 ID:Oyx
回ってます！！！
見よ、このヘッドの残像ww
no title


135: 名無し 2016/11/02(水)20:43:21 ID:9sG
>>134
うおおおおｗｗｗ



136: 名無し 2016/11/02(水)20:43:34 ID:aU6
>>134
おおおおｗ



137: 名無し 2016/11/02(水)20:44:52 ID:Oyx
どうすりゃいいんだw
静止画しかうpしきれんw



139: 名無し 2016/11/02(水)20:46:08 ID:aU6
>>137
いや別に無理しなくていいよ
楽しそうなのはよくわかったｗ



140: 名無し 2016/11/02(水)20:46:12 ID:agA
俺も前やったなぁ
あけたままdirしたら5~6回やったところで息絶えたｗ



141: 名無し 2016/11/02(水)20:46:15 ID:Oyx
すごいね！
ヘッドの動きが滅茶苦茶速いwwww



143: 名無し 2016/11/02(水)20:48:12 ID:Oyx
さっきの奴らとは世代が違うといえ、円盤の綺麗さが違う
全く傷が付いてない



144: 名無し 2016/11/02(水)20:49:14 ID:Oyx
はい
自己満足しました。すみません

では、解体続行

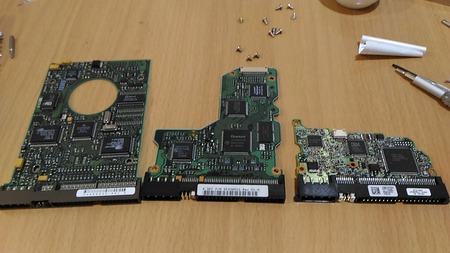

147: 名無し 2016/11/02(水)20:53:52 ID:Oyx
制御基板の進化

左からseagate 3.2GB、Quantum 4.3GB、HGST 120GB
no title


148: 名無し 2016/11/02(水)20:54:59 ID:aU6
>>147
一番右ゴチャゴチャで笑えるｗ



153: 名無し 2016/11/02(水)21:05:09 ID:VzT
一番右もう何がなんだか分からん配線具合だな

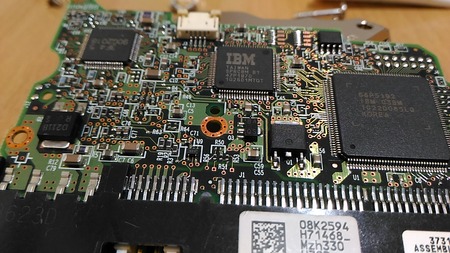

155: 名無し 2016/11/02(水)21:07:47 ID:Oyx
>>148,153
なんかグロいよねw

拡大するとこんな感じ
no title


156: 名無し 2016/11/02(水)21:10:41 ID:aU6
>>155
工業技術の発達を感じるなあ



146: 名無し 2016/11/02(水)20:53:05 ID:xtC
本体が銀と黒の違いって何だろう？



150: 名無し 2016/11/02(水)20:58:15 ID:Oyx
>>146
何ででしょうかね
黒のボディに別の板を貼り付けてたりするし・・・
no title

黒いのはIBMの頃からだった



151: 名無し 2016/11/02(水)21:00:36 ID:Oyx
HGST、解体が難しい



152: 名無し 2016/11/02(水)21:02:09 ID:Oyx
よし取れた！



154: 名無し 2016/11/02(水)21:05:10 ID:Oyx

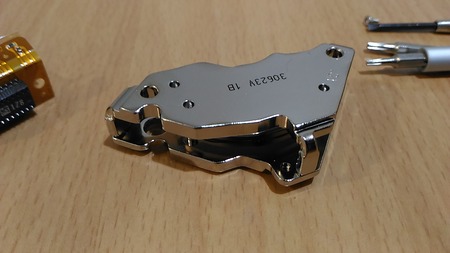

ヘッド
no title

磁石は上下一体になってるっぽい
no title

こんな外すのさえ面倒なのをどうやって組み立てたんだろう？

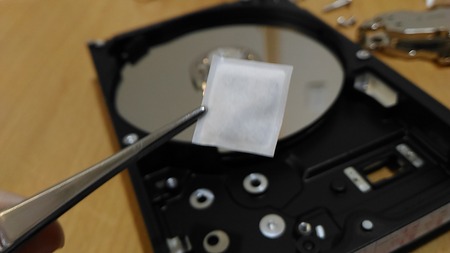

157: 名無し 2016/11/02(水)21:11:03 ID:Oyx
HGSTにもseagateと同じフカフカが装置されてる
脱酸素剤みたいな感じ
no title

no title

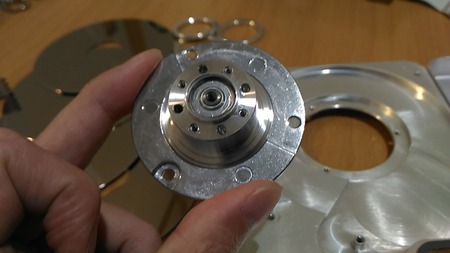

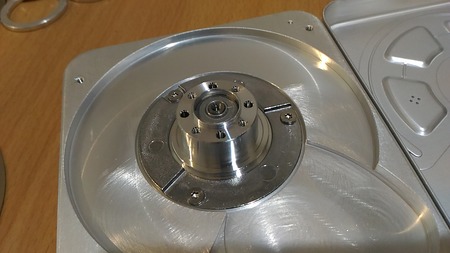

159: 名無し 2016/11/02(水)21:14:14 ID:Oyx

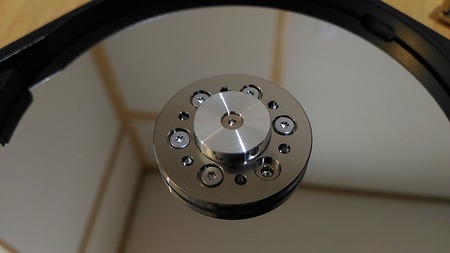

HGST120GBは、スピンドルのねじが6本
先の2機種は3本だった
no title

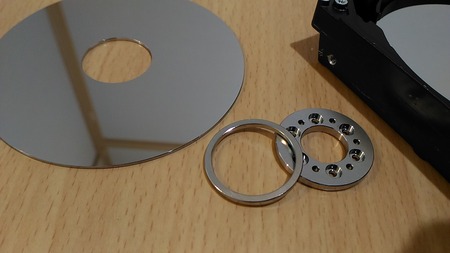

160: 名無し 2016/11/02(水)21:16:56 ID:Oyx
円盤の固定方法は一緒
no title


161: 名無し 2016/11/02(水)21:20:36 ID:Oyx
seagate3.2GBとの比較
no title

左の擦れてるのがseagate



162: 名無し 2016/11/02(水)21:22:52 ID:Oyx
すげえ
重ねたらくっついちゃったよ
何という平面度



163: 名無し 2016/11/02(水)21:23:01 ID:Oyx
no title



166: 名無し 2016/11/02(水)21:29:08 ID:Oyx

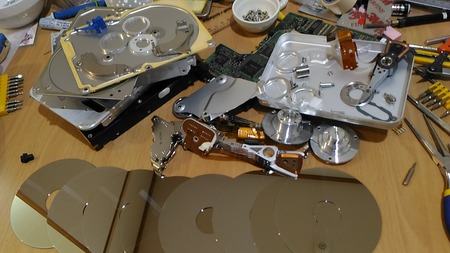

全て解体が終わった！
no title

ゴミ片付けるのが面倒になるw



167: 名無し 2016/11/02(水)21:30:08 ID:Oyx
これで今日の分は終わりです
ありがとうございました



168: 名無し 2016/11/02(水)21:30:29 ID:aU6
おもしろかった



170: 名無し 2016/11/02(水)21:31:42 ID:Oyx
>>168
お粗末様でした！



171: 名無し 2016/11/02(水)21:34:39 ID:Dur
なんで解体したの？



172: 名無し 2016/11/02(水)21:55:49 ID:Oyx
>>171
そこにHDDがあるから！

というのは冗談だけど、捨てるついでに磁石でも取ろうかと思い
ジャンクノートPC買ってきたから整備していくよ
